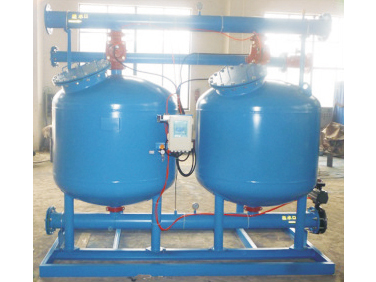

LVAGF型浅层砂过滤器

设备概述:
       LVAGF浅层过滤系统是由多个标准高速砂缸单元组成,其内部设有布水器和集水器,拥有双向自动冲洗阀,可实现在正常系统运行中多个标准高速砂缸逐个单独的反冲洗,全自动程序控制。具有反冲洗用水量小,设备安装方便,易于操作等优点。该设备流量大,无需维护。根据不同的用户要求,有立式和卧式两个系列。适用于工业和民用循环水系统的水质处理。
工作原理:
       过滤器AGF全自动浅层过滤系统结构紧凑,自动化程度高,其结构可使出水浊度在0.5NTU以下,杂质过滤精度可达5微米。本设备可自动反洗,产品不但功能好,而且运行成本低廉。
       正洗过滤状态:当系统处于过滤状态时,未经过滤的水通过布水器均匀布水,水以层流状态通过滤器内的填料层(精制均粒石英砂/石榴石)。当水流过填料层时,杂质被截留在填料层内。过滤器底部有多个均匀分布的集水器,将过滤后的水均匀地收集并引出,平流过滤,可以使过滤器在高流速下过滤,仍可达到较好过滤的效果。
反洗状态:
       随着杂质在填料层中不断聚积,内部压头损失将不断增大。当进、出水压头损失达到设定值时,系统将自动激活定压装置使其转换至反洗状态,当此台反洗结束,水力阀改变给水方向从而实现逐台反洗,便于清洗聚积起来的杂质。
       当系统处于反洗状态时,过滤仍然继续,其中要进行反洗的标准单元砂缸不进行过滤,系统中其它标准单元砂仍然在过滤。过滤后的清洁水部分用来反洗标准单元砂缸,其余仍送到用户处。反冲洗污水则通过水力阀的反洗排水口被排出。在高速砂缸全自动过滤系统中,特殊的集水器设计可使填料之间填料相互搓洗,大限度地提高反冲洗效率,减少所需的反洗水(清洁水),同时反洗时没有跑料现象。一个标准单元砂缸反洗为2分钟,反清洗结束,标准单元砂缸内部压头损失减小到合理范围,定压装置给出复原信号,水力阀恢复到过滤状态,下一个标准单元砂缸则准备进入反洗状态。

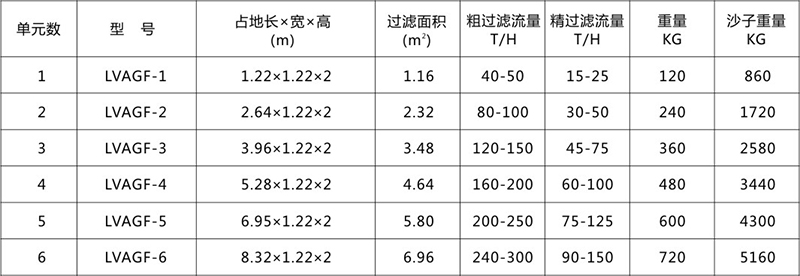

技术参数:
